マイクロファン、教育用マイコン基板「TRYGEAR」用ホルダーを発売

ピープルメディアマイクロファン事業部は30日、教育用マイコン基板「TRYGEAR（トライギア）」シリーズのホルダーとして、「TRYGEARホルダー RCSERVO」の販売を開始した。

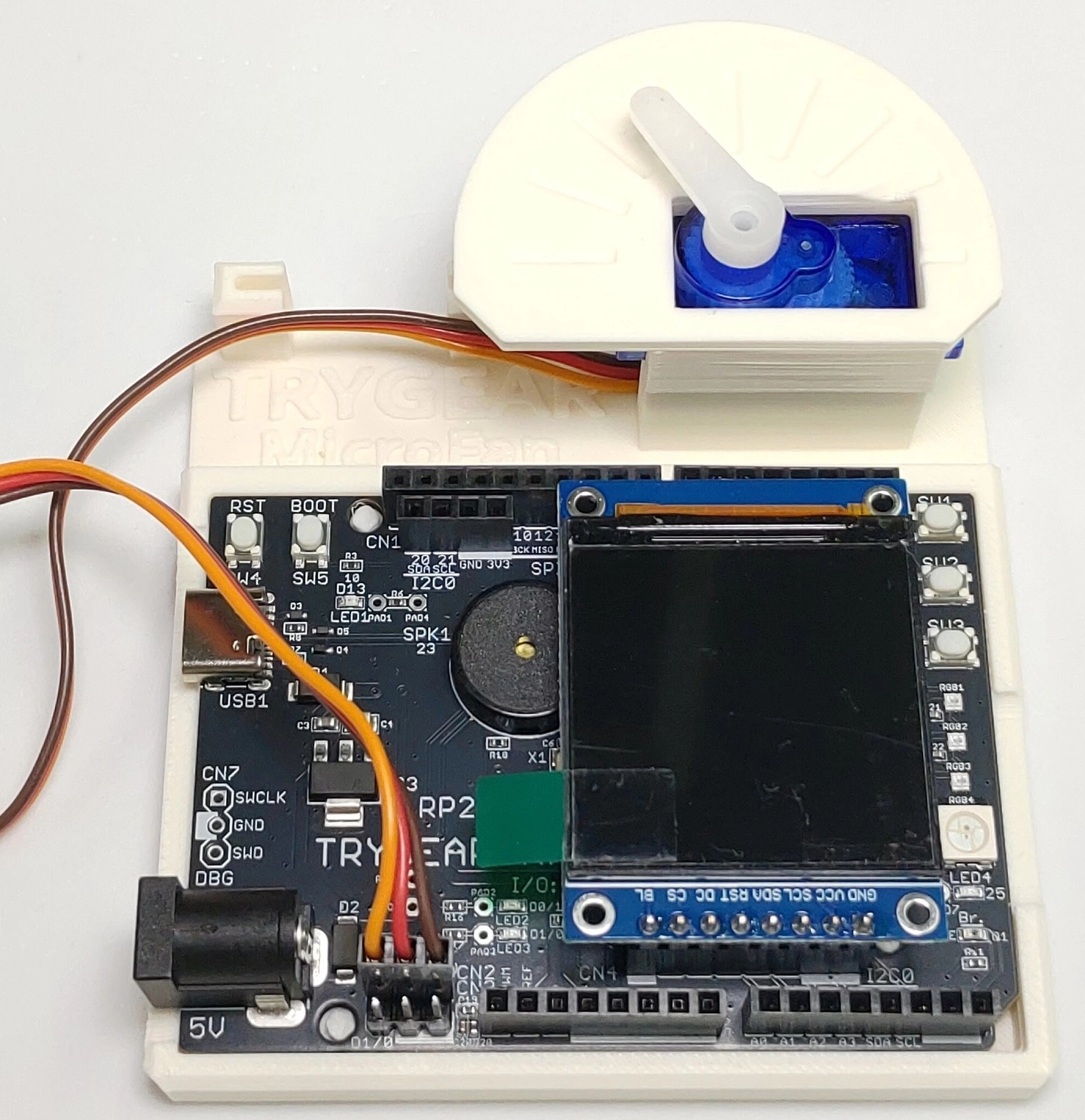

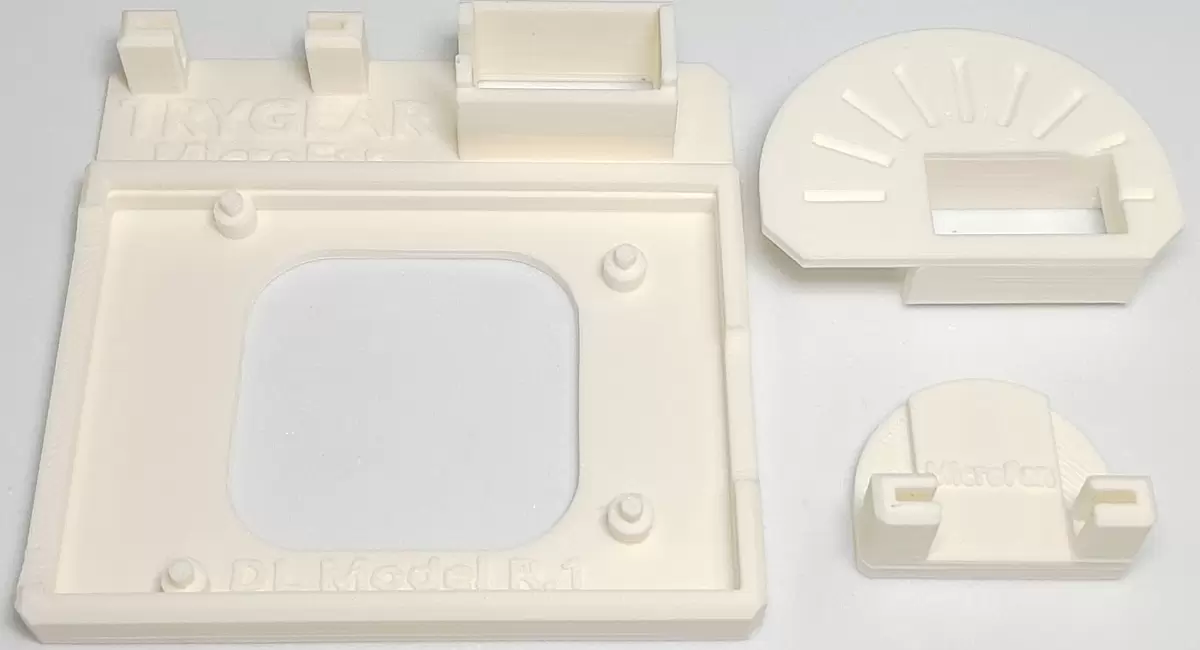

本製品は、「TRYGEAR」のマイコン基板と、RCサーボ、VL53L0X 距離センサーを演習に最適な構成でマウントできるABS製ホルダー。すべての「TRYGEAR」マイコン基板に対応しており、バラバラになりやすい周辺パーツをまとめて一つの装置として安定して扱えるようにする。

パーツの接続・配置状態が使用者間で完全に共通化されるため、特に「TRYGEAR-AXIS STUDIO」と組み合わせると、多人数の実習・演習をスムーズかつ効率的に指導・実施することが可能。教員が低コストで受講者に配布できるよう3D印刷データも提供する。

■ 「TRYGEARホルダー RCSERVO」の特長

1. 「TRYGEAR」マイコン基板裏面の保護と安全性向上
「TRYGEAR」マイコン基板の裏面にはピンソケットなどの金属端子が露出しているため、そのままの状態で扱うと、導電性の異物との接触によるショートや、手・周辺の器物を傷つけてしまう懸念がある。「TRYGEARホルダー RCSERVO」は基板の裏面をしっかりと保護し、安全かつ安心して演習や実験を行える環境を提供する。

2. RCサーボを活用した多彩な計測・制御演習への応用
「TRYGEAR」マイコン基板とRCサーボを一体でマウントできる。RCサーボ単体では、見栄えのする応用や活用法を自ら考案して形にするのが難しいケースも少なくないが、本製品にはあらかじめ汎用のインジケータプレート（目盛り付きプレート）が付属しているため、工作初心者や受講生でも直感的で見栄えの良い様々な応用に取り組める。

例えば、センサーで取得した温度・湿度・気圧・明るさ・音・光などのデータをRCサーボのホーンの角度（指針）として視覚的に表現できるほか、「TRYGEAR-AXIS RP2040」に搭載されている加速度センサーと連携させて、基板の傾き角度をホーンで指し示したり、簡易的な「水平儀」を作成したりするといった、計測と制御、あるいは双方向性の実践的な演習が行える。

3. 距離センサーを活用した測距演習の支援

「TRYGEAR」マイコン基板のI2Cコネクタには、オプションのVL53L0X距離センサーを直接接続することができ、この状態では計測方向が上向きになる。この計測方向を活かし、センサーの上にかざした手までの距離に応じて音程を変化させる「テルミンのような電子楽器」を作成するなど、直感的で楽しい双方向性演習が行える。

さらに、本ホルダーにVL53L0X距離センサーを装着することで、計測方向を「横方向」に変更することが可能。横方向の対象物までの距離計測はもちろんのこと、通路等に設置して人の通過を距離変動で捉える「簡易人流センサー」としての応用や、人流計測用の距離データを時系列でTFTディスプレイにグラフ表示し、実際の人の流れと計測データの相関を視覚的に確認する実践的な演習などにも活用できる。

4. サーボと距離センサーの組み合わせによる高度な演習（お掃除ロボットのシミュレーション）
RCサーボと距離センサーを同時に搭載し、サーボの回転によって距離センサーの測定方向を変化させることで、周囲の測距データ（障害物マップ）を取得する本格的なスキャン機構を構築できる。

これは近年のロボット掃除機などに採用されている技術の基本原理であり、取得した周囲の測距データ（障害物マップ）をTFTディスプレイに2次元表示するなど、実践的な計測・制御プログラミングおよびデータ可視化のシミュレーション演習などにも活用できる。

5. 「TRYGEAR-AXIS STUDIO」のケースに収納可能
本ホルダーは「TRYGEAR-AXIS STUDIO」の専用ケースにそのまま収納可能。保管や持ち運びの際は、RCサーボ本体をホルダーから取り外す必要があるものの、マイコン基板をホルダーに装着したままコンパクトに収納できる。

また、ホルダーのマイコン基板下部やRCサーボの底面には取り外し用の開口部（穴）が設けられており、パーツを取り外す際に無理に引き抜くことなく、裏面から押し出すことで簡単に取り外せる設計となっている。これにより、授業の準備や片付け、パーツの組み替えがスムーズに行える。

6. 三次元データの提供
文部科学省の「DXハイスクール」構想等により、近年多くの高校や教育機関に3Dプリンターなどの導入が進んでいる。本製品の購入者には、こうした学校現場の環境を活かせる3Dプリンター用のSTLデータが提供される。

3次元データの利用は基本的には個人的な用途に限定されるが、教育機関の教員に限り、自身が担当する教科・演習の受講者に対して、自身で印刷したホルダーを配布・貸与することが認められており、多人数での演習・授業を低コストで強力にサポートする（＊データの再配布や商用利用は禁止されている）。

■ 製品仕様
用途: 教育用マイコン基板「TRYGEAR」シリーズ用ホルダー（RCサーボ・距離センサーマウント対応）
材質: ABS樹脂（3Dプリンター製）
添付品： 3Dプリンター用データ（STLファイル）のダウンロード権付与
＊STLデータの利用は個人的な用途、または購入者である教員が担当する授業・演習での受講生への配布（貸与・譲渡）に限定される。商用利用およびデータの再配布・改変は固く禁止されている。
標準価格： 990円（税込）

適合に関する注意: 本データおよび製品は、現在マイクロファンで販売されている「TRYGEAR」シリーズやRCサーボ等の形状・寸法を基準に作成されており、購入時期の異なる製品や他社製同等製品への適合を保証するものではない。また、製造環境（3Dプリンターの機種や設定等）に起因する造形結果等については保証しない。
